Schematy

UWAGA: Na rysunkach powinna być pojemność kondensatora 2.6 mikro H (zamianst 2.6 nH)

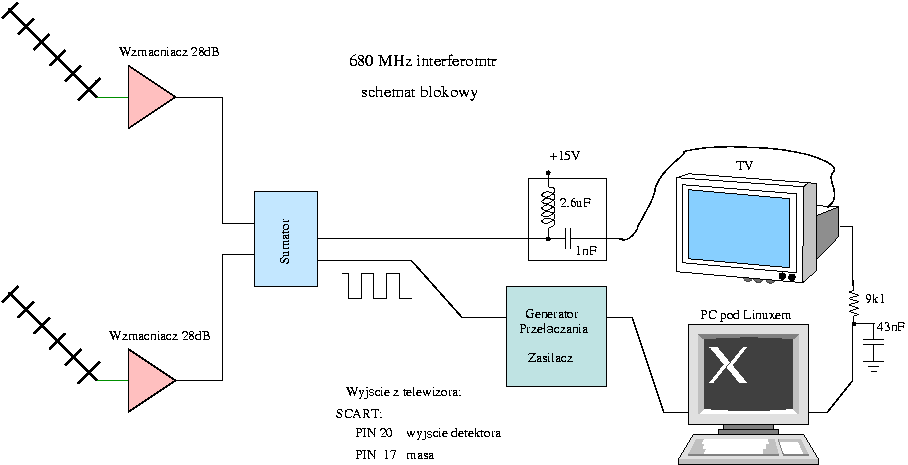

Rysunek 7. Schemat blokowy interferometru na 680MHz. Wszystkie użyte w układzie diody to diody przełączające, takie same jak używane w głowicach telewizorów.

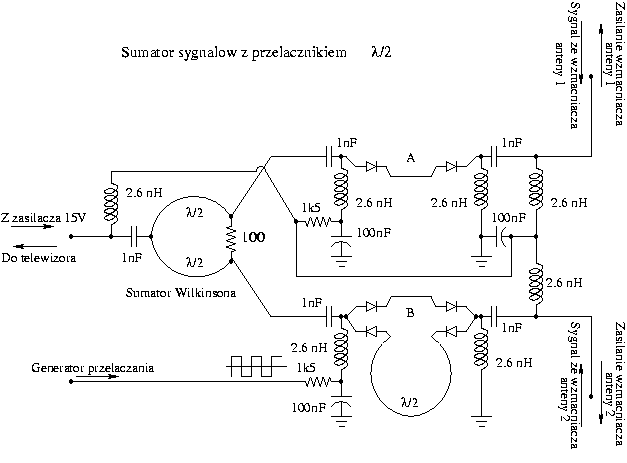

Rysunek 8. Schemat sumatora sygnału.

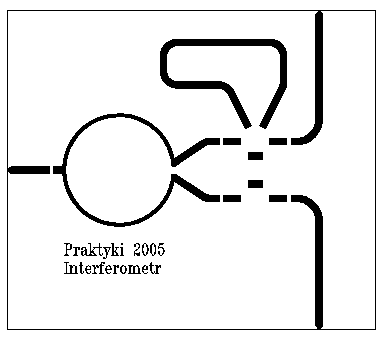

Rysunek 9. Maska obwodu drukowanego sumatora sygnału.

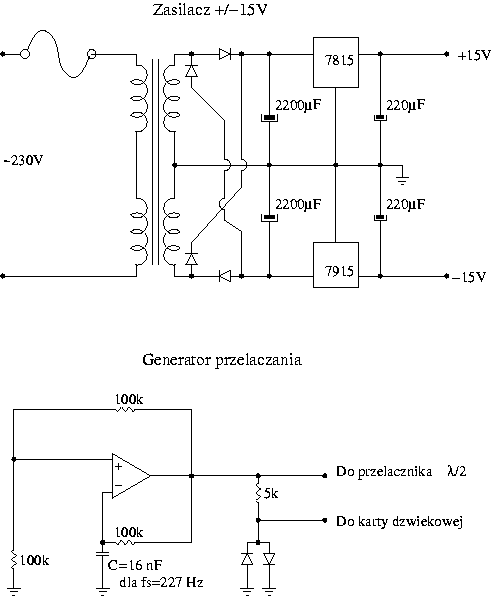

Rysunek 10. Schemat generatora przełączania wraz z zasilaczem.
